Механизм управления хлопушей верхний МУВ (МУВ 80, МУВ 250, МУВ 400)

Механизм управления хлопушей верхний МУВ

Каталог для скачивания .pdf

Назначение

Механизмы управления хлопушей верхние предназначены для открывания крышек хлопуш резервуаров и фиксации их в открытом положении.

Механизм выпускается трёх типов размеров:

По устойчивости к воздействию климатических факторов внешней среды механизм управления верхний изготовляется в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до –60°С), категория размещения 1 по ГОСТ 15150–69.

Технические условия

ТУ 3689-021-10524112-2001 соответствует:

Устройство и принцип работы

Механизмы управления хлопушей состоят из стойки 2, на которой через сальник 4 и подвеску 5 установлен шпиндель 3. К верхнему хвостовику шпинделя крепится маховик 1.

Путем вращения маховика производится подъем или опускание шпинделя 3, открывание или закрывание крышек хлопуши.

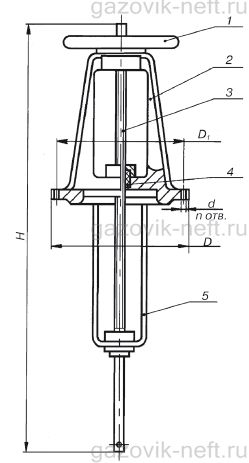

Структурная схема механизма управления хлопушей верхнего МУВ

Общий вид механизма управления хлопушей верхнего МУВ:

1 — маховик; 2 — стойка; 3 — шпиндель; 4 — сальник; 5 — подвеска.

Технические характеристики

Наименование параметраМУВ–80МУВ–250МУВ–400
Условный проход хлопуш ДУ, мм, не более 80 150; 250 400
Габаритные размеры, мм, не более:
H 990 1820 2120
D 260 260 260
D1 225 225 225
d 18 18 18
Количество отверстий n, шт. 8 8 8
Масса, кг, не более 17 25 30
